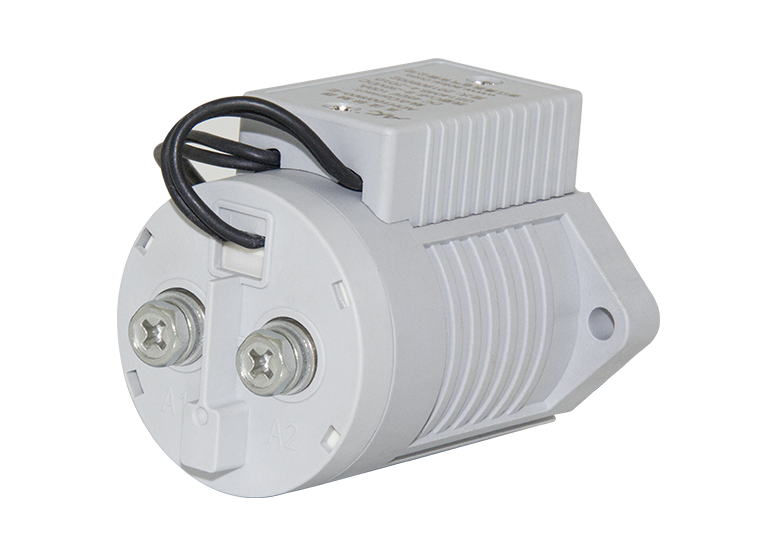

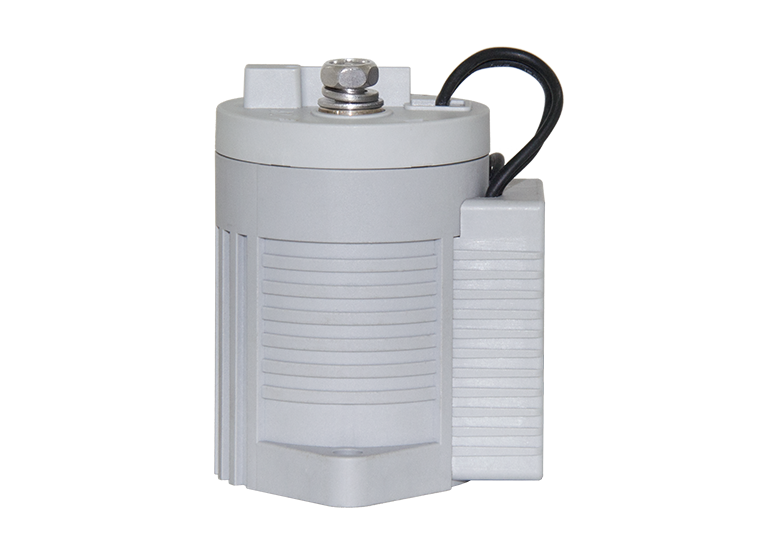

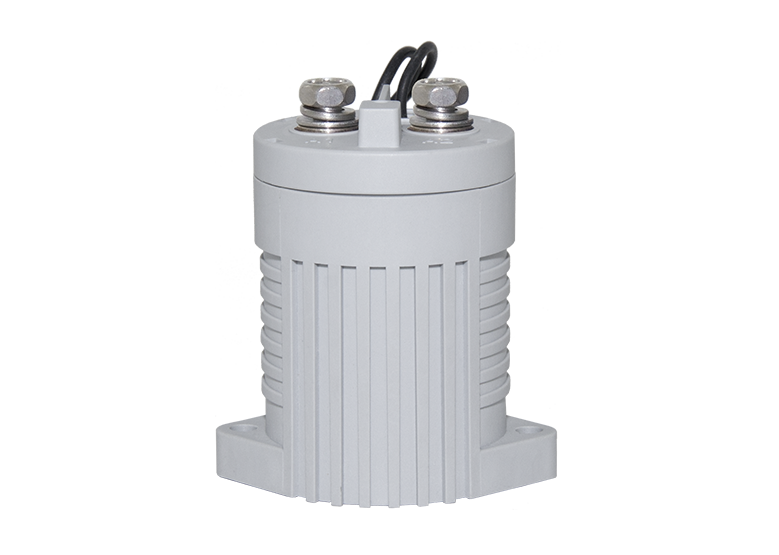

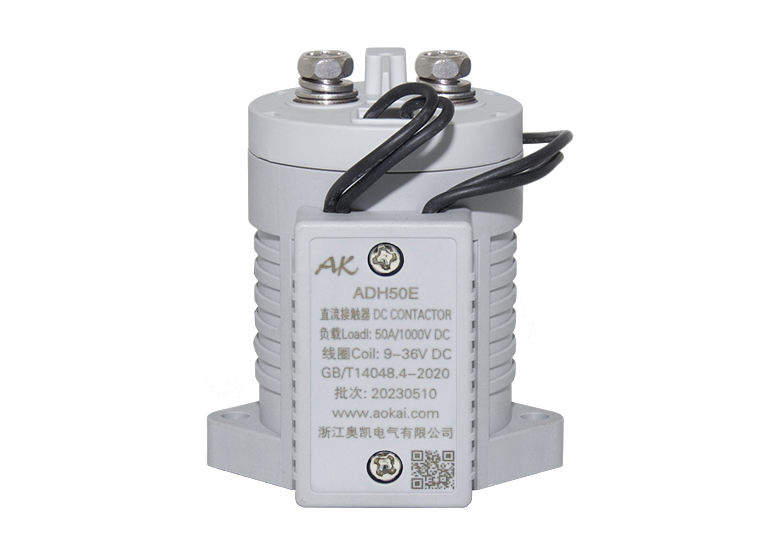

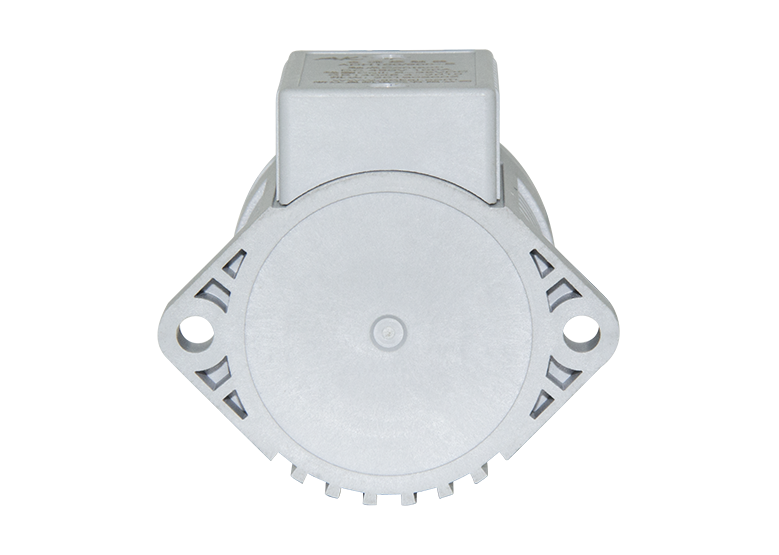

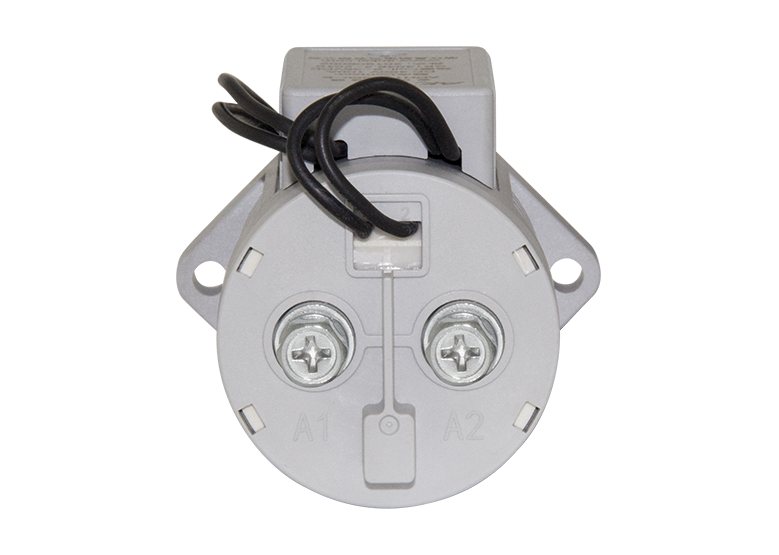

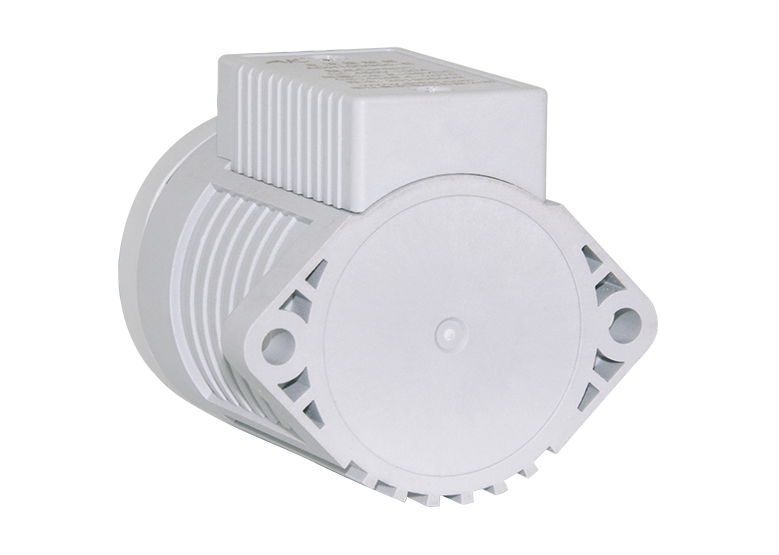

ADH50E高壓直流接觸器

產品概述
規格參數
安裝尺寸圖
接線原理圖

ADH50E

高壓直流接觸器

特性

1、高強度環氧樹脂密封，無電弧泄露風險，確保壽命內不起火、不爆炸;

2、灌封以氮氣為主的氣體，有效防止觸點氧化、燒損，接觸電阻低且穩定，觸點部分可滿足IP67防護等級;

3、50A 85℃長時間載流能力;

4、絕緣電阻達100MΩ（1000VDC），觸點與線圈間耐壓3.5kV;

5、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;

6、符合RoHs（2015/863/EU），REACH（1907/2006/EC）要求;

7、安規認證：CE、CCC、RoHS。

應用領域

30A-600A，12-1500VDC，主觸點形式有一組常開、二組常開、一組常閉和二組常閉，可帶輔助觸點、IP67防水等級，發熱小，功耗低，壽命高。應用于新能源汽車、直流充電樁、充電機、PDU高壓控制盒、ESS儲能、電池包領域；

產品認證

· 符合RoHs（2002/95/EC）要求；

在線咨詢 PDF下載立即下單

主觸點參數

觸點形式	1K（1NO）
觸點極性	Non-polarity
接觸電阻	≤0.5mΩ（at 100A）
**切換電壓	1000VDC
**分?jǐn)嚯娏?/p>	1,000A (320VDC) 1次(Ops)
電耐久性（阻性負載）	1,000次(Ops) (1,000VDC, 50A)
	1,500次(Ops) (750VDC, 50A)
	5,000次(Ops) (500VDC, 50A)
	20,000次(Ops) (110VDC, 50A)
機械耐久	300000次
電流耐受	50A，持續
	130A，60min
	180A，5min
	300A，30S

性能參數（at23℃）

吸合電壓		See Coil Parameter Tables
釋放電壓		See Coil Parameter Tables
吸合時間		≤25ms
觸點彈跳時間		≤5ms
釋放時間		≤10ms
介質耐壓	主觸點間	3500VDC 1min
	主觸點與線圈間	3500VDC 1min
絕緣電阻	初始狀態	100MΩ 1min c
	電壽命后	50MΩ 1min
沖擊	穩定性	20g（通電）
	強度	50g
振動		10g,10~500Hz,1/2正弦波（通電）
濕度		5%~95%RH
溫度		-40℃~85℃
負載端引出端型式		M5內螺紋
重量		約About 230g
外形尺寸		55x42x64mm

輔助觸點參數

輔助觸點形式	FK/FB/FZ (1NO/1NC/1CO)
輔助觸點形式	5A
輔助觸點**分?jǐn)嚯妷?/p>	120VDC

ADH50S 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻	線圈功耗
12V	≤70%Us	5%-40%Us	24Ω±10%	6W±10%
24V	≤70%Us	5%-40%Us	96Ω±10%	6W±10%
48V	≤70%Us	5%-40%Us	384Ω±10%	6W±10%
60V	≤70%Us	5%-40%Us	600Ω±10%	6W±10%
72V	≤70%Us	5%-40%Us	864Ω±10%	6W±10%

ADH50E 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻	啟動功率	保持功耗
9-36V	9-36V	5-7V	3.1Ω±10%	25W±10%（＜100ms）	2W±10%

ADH100W 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻	啟動功率	保持功耗
32-96V	32-96V	16-20V	40.5Ω±10%	25W±10%（＜100ms）	2W±10%

ADH50D 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻		啟動功率	保持功耗
線圈電壓	吸合電壓	釋放電壓	啟動	保持	啟動功率	保持功耗
12V	≤70%Us	5%-40%Us	3.3Ω±10%	48Ω±10%	45W±10%	3W±10%
24V	≤70%Us	5%-40%Us	13.3Ω±10%	192Ω±10%	45W±10%	3W±10%
48V	≤70%Us	5%-40%Us	52.8Ω±10%	768Ω±10%	45W±10%	3W±10%
60V	≤70%Us	5%-40%Us	82.5Ω±10%	1200Ω±10%	45W±10%	3W±10%
72V	≤70%Us	5%-40%Us	118Ω±10%	1730Ω±10%	45W±10%	3W±10%

ADH50DE 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻		啟動功率	保持功耗
線圈電壓	吸合電壓	釋放電壓	啟動	保持	啟動功率	保持功耗
12V	≤70%Us	5%-40%Us	3.3Ω±10%	48Ω±10%	45W±10%	3W±10%
24V	≤70%Us	5%-40%Us	13.3Ω±10%	192Ω±10%	45W±10%	3W±10%
48V	≤70%Us	5%-40%Us	52.8Ω±10%	768Ω±10%	45W±10%	3W±10%
60V	≤70%Us	5%-40%Us	82.5Ω±10%	1200Ω±10%	45W±10%	3W±10%
72V	≤70%Us	5%-40%Us	118Ω±10%	1730Ω±10%	45W±10%	3W±10%

型號說明

外形安裝尺寸圖

ADH50S/ADH50D

ADH50E Without Auxiliary Switch

ADH50E Without Auxiliary Switch

接線原理圖

產品包裝規格

產品

型號

包裝

方式

內包裝

最小數量

紙箱規格

(長x寬x高cm)

單只凈重

（g）

總數量

(只)

凈重

（kg）

毛重

（kg）

ADH50E

珍珠棉+紙箱

10只/層

38.5x23x24

240

30

7.2

8.2

備注：

1、每個產品類多種典型包裝規格僅列舉一例，以供參考。

2、包裝實際重量隨環境溫濕度會有浮動變化，具體的批次重量，可聯系您的專屬業務人員獲取。

使用注意事項

1、關于本產品的應用，請客戶在選型產品時，根據自己的具體使用條件和環境要求，選擇與之相匹配的產品，其中未明確規定的要求條件，請與奧凱聯系，以便獲取更多的技術支持。

2、安裝使用本產品時，無論接線還是固定安裝，均要求使用防松彈墊。

3、安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品。

4、避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處），或靠近有熱輻射的物體，建議配合安裝散熱風扇使用。

5、禁止在有油污的環境下使用該產品，尤其是未接線前，主端子被油污污染會嚴重影響導電性，影響產品壽命。

6、禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作，但有失效、爆炸、不斷開引起燃燒的風險。

7、當主電路電壓≥48V時，如果產品標簽中有H符號出現，表示主電路接線區分電流方向，“＋＂端或點有紅漆的接線柱端必須連接電源（電池）的正極。

8、該產品不能作為保護器使用，使用時線路必須串聯保護器。

9、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置。

10、持續工作后，斷開后立即重啟，會因產品處于發熱狀態而影響吸合電壓，吸合電壓會升高屬合理現象。

11、嚴禁帶電接線。

12、在接觸器墜落的情況下（高度≥30cm），原則上請不要再使用。

13、奧凱保留對產品更改的權利，客戶在**下單之前應確認此規格書內容，必要時可要求我司提供新的規格書。
